Что это такое
Это выносная опора, которая ставится сбоку от торцовочной пилы и поддерживает длинную заготовку на уровне стола пилы. Ключевое отличие от обычной подставки — регулировка: винтом с барашком площадка поднимается и опускается, а вместе с ней меняется положение и наклон детали относительно диска.
Конструкция составная: жёсткий фанерный короб П-образного сечения как база и длинный алюминиевый профиль, который задаёт линию опоры. Регулировочный узел — резьбовая шпилька с барашком, ей и ловится высота с наклоном.
Зачем она нужна
Проблема не в длине заготовки, а в её кривизне. Дверная коробка, крупный молдинг или багет почти никогда не бывают идеально прямыми. Если такую деталь прижимать руками, распил уходит: угол получается неровным, а диск в конце реза может зажать.
- Заготовку не нужно держать руками — тяжёлая дверная коробка лежит сама.
- Угол наклона подгоняется «на просвет»: подкрутил барашек, посмотрел зазор, отпилил.
- Рез выходит ровным, и деталь не зажимает пильный диск.
Честные минусы
Автор сам её критикует
По его же словам — очень сложная в изготовлении, «непонятно зачем нужная» на первый взгляд и неудобная в перевозке из-за габаритов. Делать такие ещё он не хочет: слишком трудоёмко. При этом в бригаде площадку разбирают друг у друга, и последнюю он оставил себе.
| Назначение | Поддержка длинной заготовки у торцовочной пилы с точной подгонкой высоты и наклона |
|---|---|
| Регулировка | Винт с барашком, настройка «на просвет» перед резом |
| Профиль работ | Дверные коробки, крупные молдинги, багет — всё, что кривое и тяжёлое |
| Сложность изготовления | Высокая — главный аргумент против повторения |
| Мобильность | Низкая: громоздкая, возить неудобно |
| Вердикт автора | «Неожиданно удобная штука», ждёт готовый аналог в продаже |
Весь секрет — в двух синих кружках
На кадре выше в боковых щеках видны два синих кружка. Это не украшение и не заглушки — это торцы поворотных цапф, и в них вся механика. Приспособление устроено не как клин, а как книга: две панели соединены осью-шарниром с одного края и раскрываются. Раскрытие задаёт диагональный винт М10, идущий от цапфы в щеке нижней панели к цапфе в щеке верхней.
Зачем цапфы должны проворачиваться
Когда опора поднимается, угол наклона диагонали непрерывно меняется. Если бы винт был закреплён жёстко, его бы моментально заклинило — при первом же градусе подъёма. Поэтому обе гайки сделаны стальными бочонками, свободно вращающимися в своих гнёздах: они отслеживают угол, и винт всегда остаётся прямым. Нижний бочонок гладкий (винт проходит насквозь), верхний с резьбой М10 — за него винт и тянет.
Расчёт
Длина диагонали между центрами цапф связана с углом раскрытия θ теоремой косинусов, а высота свободного конца — синусом:
d(θ) = √(a² + b² − 2ab·cos θ) · H(θ) = t + (L − x₀)·sin θ + t·cos θ
При плечах a = 70 мм и b = 255 мм весь рабочий диапазон высот 51…143 мм укладывается всего в 9,4 мм хода винта — это 6,3 оборота рукоятки на резьбе М10. Огромная редукция: на маховике почти нет усилия даже под тяжёлой дверной коробкой, а резьба сама держит нагрузку.

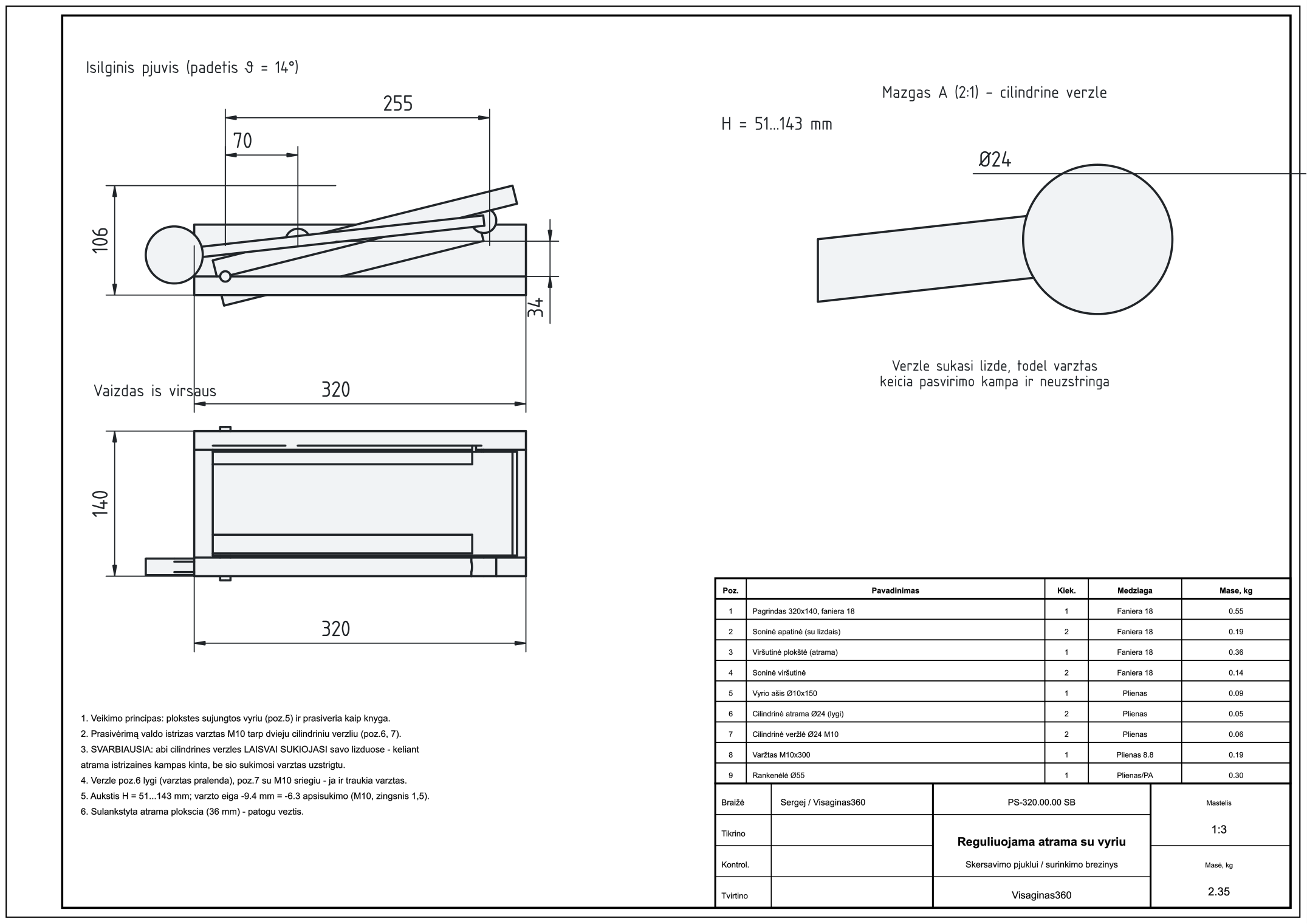

| Схема | шарнир + диагональная винтовая тяга |
|---|---|
| Панели | 320 × 140 мм, фанера 18 мм |
| Плечи цапф от шарнира | 70 мм (нижняя) и 255 мм (верхняя) |
| Диапазон высот | 51…143 мм |
| Ход винта | 9,4 мм = 6,3 оборота |
| Цапфы | стальные бочонки ⌀24, поворотные: одна гладкая, одна с резьбой М10 |
| В сложенном виде | плоская, 36 мм — удобно возить |
| Масса | 2,35 кг |
Модель параметрическая: угол показа, длины панелей и плечи цапф задаются в шапке скрипта, а чертёж со спецификацией и массами пересобирается сам. Нужен другой диапазон высот — меняете плечи a и b, а не перечерчиваете лист.
Вывод
Редкий случай, когда самоделка выигрывает не элегантностью конструкции, а тем, что закрывает реальную боль — кривую заготовку, которую иначе приходится держать руками. Именно поэтому её и разбирают из мастерской, несмотря на все минусы.
